SATO CL4NX條碼打印機操作手冊: 介質安裝、操作與配置、清潔與調節、故障分析

?一、SATO CL4NX構造描述?

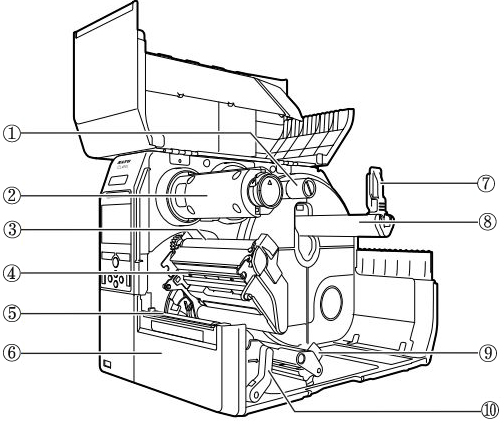

1、內部視圖

① 碳帶供應軸； ② 碳帶回收軸； ③ 碳帶輥軸； ④ 打印頭； ⑤ 打印輥軸； ⑥ 前蓋； ⑦ 介質架導向板； ⑧ 介質支撐軸； ⑨ 介質導向器； ⑩ 打印頭鎖定閂

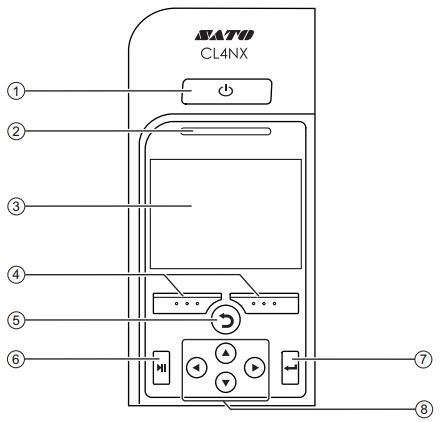

2、操作面板

① 電源按鈕； ② LED指示燈； ③ 彩屏； ④ 軟按鈕（功能依據屏幕提示而變化）； ⑤ 返回按鈕； ⑥ 在線按鈕； ⑦ 回車按鈕； ⑧ 上下左右按鍵；

二、SATO CL4NX打印機安裝

1、打印機開與關
1.1 打印機開
按住電源按鈕1秒以上，就可以打開打印機，然后屏幕上輝縣市Online，并且LED指示燈顯示綠色。
1.2 打印機關
確保在打印機關機前打印機處于offline模式。按住電源按鈕2秒以上,就可以關閉打印機。

2、啟動打印機（啟動向?qū)В?/strong>
當你購買打印機后，首次使用時屏幕上會顯示啟動向?qū)?，啟?dòng)向?qū)Чδ苁菐椭闩渲么蛴C(jī)，如日期設定、時間設定、碳帶和介質選擇。
注：在Tools菜單中可以enable 或 disable啟動向?qū)А?br/>2.1 啟動屏幕，3-6秒。

2.2 語言選擇，上下按鈕選擇，按回車按鈕確認。

2.3 區域設置（安裝RTC配件時），上下按鈕選擇，按回車按鈕確認。

2.4 城市設置（安裝RTC配件時），上下按鈕選擇，按回車按鈕確認。

2.5 日期設置（安裝RTC配件時），上下左右按鈕選擇值，按回車按鈕確認。

2.6 時間設置（安裝RTC配件時），上下左右按鈕選擇值，按回車按鈕確認。

2.7 打印方式設置，Use Ribbon/Direct Thermal，上下按鈕選擇，按回車按鈕確認。

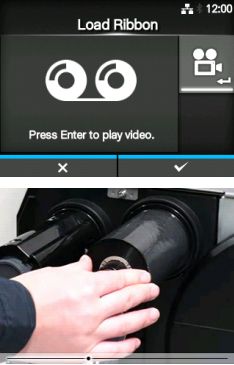

2.8 碳帶設置，當選擇了Use Ribbon，你就可以通過視頻來學習碳帶的安裝方法

2.9 介質感應器類型設置，None（僅當安裝了切刀時才顯示）/GAP/I-MARK，上下按鈕選擇，按回車按鈕確認。

2.10 介質設置，安裝介質，你可以通過視頻來學習安裝介質的方法。
2.11 確認屏幕

2.12 取消啟動向?qū)?，在向?qū)н^(guò)程中，通過按下左邊的軟按鍵，可以取消啟動向?qū)?br/>

4、移除碳帶

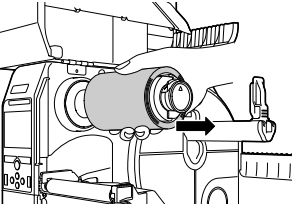

4.1 按下碳帶回收軸上的銷子①，往外拉出碳帶回收軸。

4.2 把使用過的碳帶從碳帶回收軸上拉出來。

5、可用介質

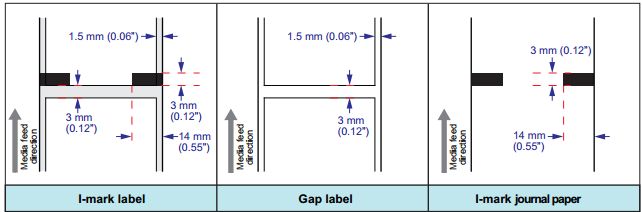

CL4NX打印機可以使用傳感器來檢測到介質上的I-MAKRS（黑標）或者GAPS（間隙），來精準定位打印內容。

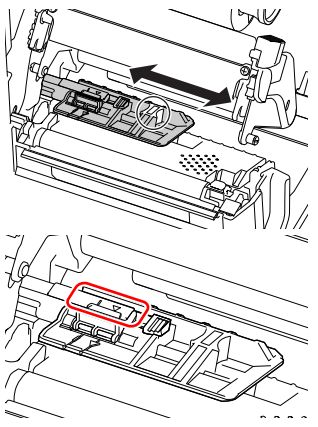

5.1 調節介質感應器的位置
根據介質上I-mark和GAP的位置來調整介質感應器的位置。
下是I-Mark感應器，下是GAP感應器。

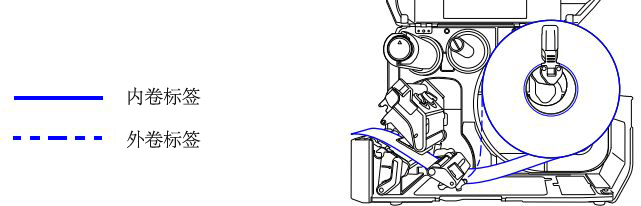

6、安裝介質

三、SATO CL4NX打印機操作和配置

1、顯示和操作

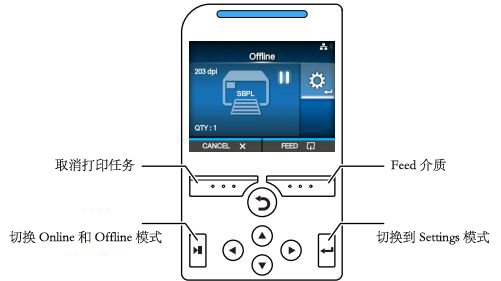

1.1 Online模式和Offline模式
Online模式是你能夠打印的一個狀態；Offline模式是打印已停止的一個狀態，Offline模式下可以取消打印任務，可以Feed介質，也可以切換到setting模式。

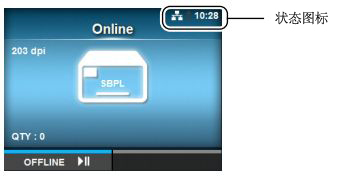

1.2 狀態圖標

◆ 通訊接口狀態

狀態圖標	描述
	藍牙開啟，但沒有連接
	藍牙開啟，并已連接
	網絡連接開啟，但沒有連接
	網絡連接開啟，并已連接
	不能連接到NTP time server
	Wifi身份被驗證，但沒有連接
	Wi-fi不能連接
	Wifi被連接，信號等級1
	Wifi被連接，信號等級2
	Wifi被連接，信號等級3
	Wifi被連接，信號等級4
	等待外部輸入/輸出信號
	RFID模式開啟

◆ USB存儲器狀態

狀態圖標	描述
	USB存儲器已連接
	寫數據到USB存儲器

◆ 打印狀態

狀態圖標	描述
	等待介質移除
	碳帶快用盡
	命令錯誤
	接收緩沖快滿
	打印頭故障

◆ 維修狀態

狀態圖標	描述
	清潔打印頭或打印輥軸
	更換打印頭
	更換輥軸
	更換切刀單元

◆ 蜂鳴器狀態

狀態圖標	描述
	蜂鳴器音量0（關閉）
	蜂鳴器音量1
	蜂鳴器音量2
	蜂鳴器音量3（最大）

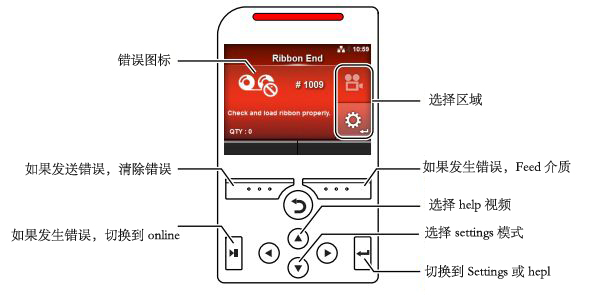

1.3 錯誤圖標
當打印機發生錯誤時，會通過圖標的形式在屏幕上顯示錯誤狀態，當錯誤發生時，可以做下列操作：
● 切換到Online模式
● 取消錯誤
● Feed介質
● 切換到settings模式
● 切換到help視頻

錯誤圖標	描述
	檢測到介質用完錯誤
	檢測到碳帶用完
	打印數據太大，超過了介質大小
	檢測到傳感器錯誤
	打印頭沒有鎖住
	檢測到打印頭斷針
	檢測到通訊錯誤
	檢測到接收緩沖溢出
	檢測到錯誤號或BCC錯誤
	檢測到切刀錯誤
	USB存儲器無效，或已無空間
	程序錯誤或?qū)懙絻?nèi)存失敗
	檢測到日歷錯誤
	寫信息到RFID標簽失敗
	檢測到無線LAN單元錯誤
	檢測到打印機錯誤
	檢測到打印頭溫度超過了允許的溫度范圍

1.4 如何取消打印任務？
1、按下LINE在線按鈕，讓打印機處于offline模式下。
2、按下左邊的軟按鈕，出現確認刪除界面。

3、按下右邊的軟按鈕，打印任務被刪除。

2、Settings模式

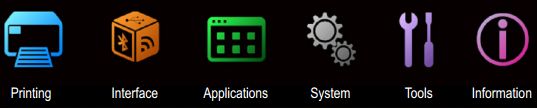

在Settings模式下，有下面幾個菜單項：

菜單	描述
Printing	打印的一些相關設置
Interface	接口的一些相關設置
Applications	打印機命令的一些相關設置
System	顯示語言，蜂鳴器音量等其他的一些相關設置
Tools	測試打印，初始化等其他的一些相關設置
Information	打印機信息和幫助

2.1 切換到Settings模式
1、按下在線按鈕，讓打印機切換到offline模式。
2、按下回車按鈕，打印機切換到Settings模式。
2.2 項目選擇
1、通過左右鍵選擇菜單。
2、按下回車按鈕，項目列表出現。

3、通過上下鍵選擇項目。
4、按下回車按鈕，進入項目。
2.3 輸入字符和數字

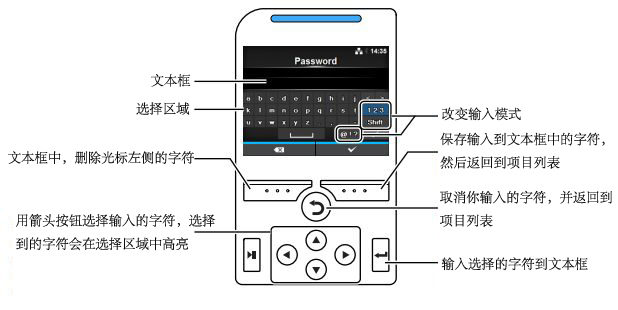

◆ 輸入字符

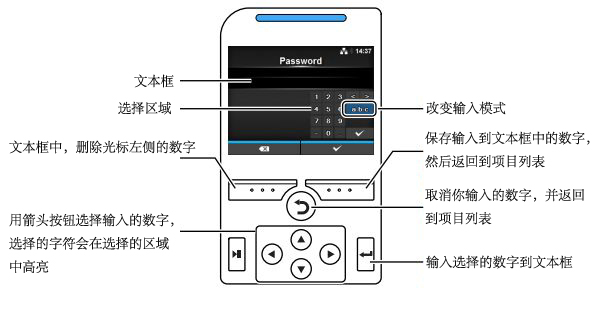

◆ 輸入數字

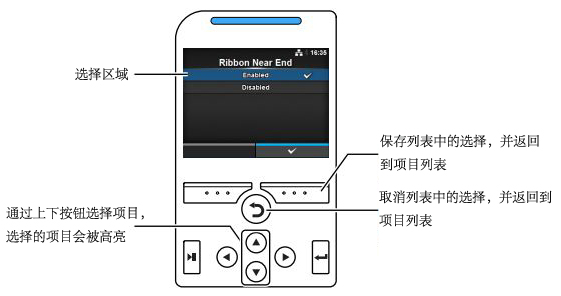

◆ 從列表中選擇

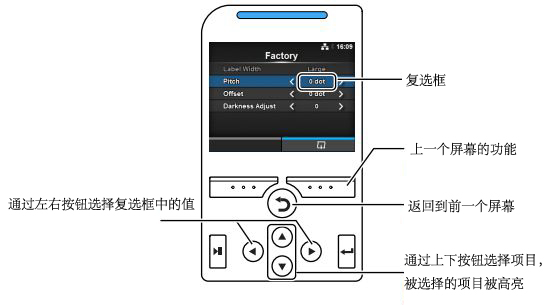

◆ 從復選框中選擇

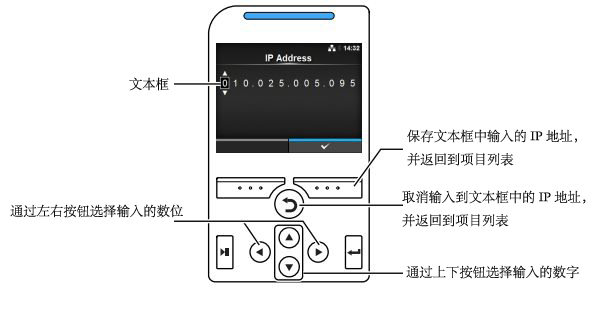

◆ 輸入IP地址

3、Settings模式菜單詳解
3.1 Printing菜單

路徑	操作界面	說明
Printing > Label Length		設置介質長度，長度范圍：      ●203 dpi: 1 to 20000 dots      ●305 dpi: 1 to 18000 dots      ●609 dpi: 1 to 9800 dots
Printing > Label Width		設置介質的寬度，寬度范圍： ●203 dpi: 1 to 832 dots      ●305 dpi: 1 to 1248 dots      ●609 dpi: 1 to 2496 dots
Printing > Auto Measure		打印機自動測量介質的長度，測量介質長度的值被自動保存在Label Length中 當設置了Auto Measure為Enabled時，開機或者打印頭開合時，打印機會走兩張標簽來測量標簽的長度。
Printing > Ribbon		使用碳帶和直熱兩種可選
Printing > Ribbon Near End		Enabled：顯示碳帶快用盡警示圖標；Disabled：不顯示
Printing > Speed		203 dpi: 2 to 10 ips (inch/sec)；305 dpi: 2 to 8 ips (inch/sec)；609 dpi: 2 to 6 ips (inch/sec)
Printing > Sensor Type		None：不使用介質感應器；GAP：使用穿透式感應器；I-MARK：使用反射式感應器
Printing > Auto-mode		在自動模式下，Print Mode會自動根據所裝配的附件單元來改變
Printing > Print Mode		Continuous，Tear-Off，Cutter，Linerless，Cut & Print，Dispenser Auto-Mode設置為Enabled時，Print Mode不可設
Printing > Backfeed		Backfeed 適用于cutter mode, dispenser mode 或 linerless mode
Printing > Eject Cut		當Pritn Mode設置為Cut & Print時有效，設置范圍0-5秒
Printing > Darkness Range		A, B, C, D, E, F
Printing > Darkness		調節范圍：1-10，為了微調打印濃度，可通過Printing > Advanced > Adjustments > Darkness Adjust來設置

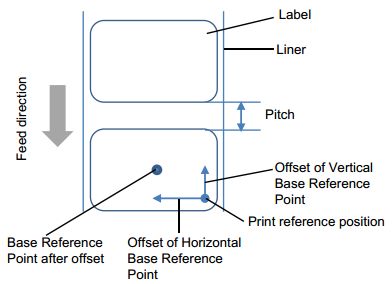

Printing > Imaging
Printing > Imaging > Vertical		設置范圍： -792 to +792 dots
Printing > Imaging > Horizontal		設置范圍： -792 to +792 dots
Printing > Advanced > Calibrate		Auto-calibration：自動調整sensor level；GAP Levels：手動設置GAP Levels；GAP Slice Level：手動設置GAP Slice Level；I-Mark Levels：手動設置I-Mark Levels；I-Mark Slice Level：手動設置I-Mark Slice Level
Printing > Advanced > Calibrate > Auto-calibration		選擇要自動校準的感應器，過程如下： 1、讓介質穿過感應器的下方，如果使用的是標簽請剝掉標簽面紙，如果有黑標，請讓感應器遠離黑標 2、為了獲得準確的結果，請關閉打印頭 3、按下上下箭頭按鈕去選擇校準的感應器類型 4、按下右邊的軟按鈕或回車按鈕，開始校準感應器 5、校準結果會顯示出來，為了退出校準，按下右邊的軟按鈕 6、設置到offline模式，按下右邊的軟按鈕確認介質走紙正確 注意：如果執行了Auto-calibration后介質仍無法正確走紙，請聯系敏用數碼
Printing > Advanced > Calibrate > GAP Levels		手動設置GAP Levels，過程如下： 1、首先，調整GAP傳感器到低電壓的狀態 2、從底紙上移除標簽 3、把底紙通過感應器的下方，如果下面有黑標，要讓黑標遠離感應器 4、為了獲得準確的結果，請關閉打印頭 5、選擇calibration中的Gap Levels，按下回車按鈕 6、按下上下箭頭按鈕去改變Emit值，直到Sensor值變?yōu)?.5V以下，Emit的值盡可能的低 7、如果Sensor值不能隨Emit值減小到0.5以下，按左右箭頭按鈕去改變Receive值 8、從上面的過程中記錄下Sensor值，這個值就是GAP sensor的最低電壓 接著通過下面的過程檢測感應器的高電壓： 9、帶面紙和底紙的標簽穿過感應器，如果下面有黑標，要讓黑標遠離感應器 10、關閉打印頭 11、檢測Sensor值，如果這個值比剛才記錄的低電壓大1.0V，那么這個值就是Gap Sensor的高電壓值；如果高低差小于0.9，調整Emit和Receive值讓這個差距大于1.0 12、標準的GAP感應器高低電壓值如下：Low（僅底紙）≤0.5V，High（面紙+底紙）-Low ≥1.0V 13、如果高低電壓都獲得標準值，按下右邊的軟按鈕去確定這個值
Printing > Advanced > Calibrate > GAP Slice Level		手動設置GAP Slice Level，過程如下： 1、使用下面公式去計算Slice Level：[(High level - Low level) x 0.3 + Low level = slice level] 2、選擇calibration中的GAP Slice Level，按下回車按鈕 3、按下上下箭頭按鈕去改變Slice Level值，設置Slice Level為剛才計算所得值 4、按下右邊的軟按鈕去確認這個值
Printing > Advanced > Calibrate > I-Mark Levels		手動設置I-Mark Levels，過程如下： 1、首先，調整I-Mark傳感器到低電壓的狀態 2、把介質通過感應器的下方，要讓黑標遠離感應器 3、為了獲得準確的結果，請關閉打印頭 4、選擇calibration中的I-Mark Levels，按下回車按鈕 5、按下上下箭頭按鈕去改變Emit值，直到Sensor值變?yōu)?.5V以下，Emit的值盡可能的低 6、如果Sensor值不能隨Emit值減小到0.5以下，按左右箭頭按鈕去改變Receive值 7、從上面的過程中記錄下Sensor值，這個值就是I-Mark sensor的最低電壓 接著通過下面的過程檢測感應器的高電壓： 8、介質穿過感應器，黑標對著感應器，讓感應器能感應到黑標 9、關閉打印頭 10、檢測Sensor值，如果這個值比剛才記錄的低電壓大1.0V，那么這個值就是I-Mark Sensor的高電壓值；如果高低差小于0.9，調整Emit和Receive值讓這個差距大于1.0 12、標準的I-Mark感應器高低電壓值如下：Low（僅底紙）≤0.5V，High（面紙+底紙）-Low ≥1.0V 13、如果高低電壓都獲得標準值，按下右邊的軟按鈕去確定這個值
Printing > Advanced > Calibrate > I-Mark Slice Level		手動設置I-Mark Slice Level，過程如下： 1、使用下面公式去計算Slice Level：[(High level - Low level) x 0.7 + Low level = slice level] 2、選擇calibration中的I-Mark Slice Level，按下回車按鈕 3、按下上下箭頭按鈕去改變Slice Level值，設置Slice Level為剛才計算所得值 4、按下右邊的軟按鈕去確認這個值
Printing > Advanced > Head Check		off：不檢測打印頭；ALL：檢測所有的打印面積；Barcode：僅檢測打印條碼的區域
Printing > Advanced > Head Check Mode		Always：每一項都檢測打印頭；After Batch：批次檢測打印頭；Every Page：每隔多少個介質檢測打印頭
Printing > Advanced > Every Page		1 到 999999
Printing > Advanced > Check Media Size
Printing > Advanced > Adjustments		Offset：出紙位置偏移；Pitch：豎向打印位置偏移；Darkness Adjust：打印濃度微調
Printing > Advanced > Adjustments > Offset		203 dpi: -30 to 0 to 30 dot；305 dpi: -45 to 0 to 45 dot；609 dpi: -90 to 0 to 90 dot
Printing > Advanced > Adjustments > Pitch		203 dpi: -30 to 0 to 30 dot；305 dpi: -45 to 0 to 45 dot；609 dpi: -90 to 0 to 90 dot
Printing > Advanced > Adjustments > Darkness Adjust		0 to 99
Printing > Advanced > Start Online		打印機開機時的狀態，Enabled：online，Disabled：offline
Printing > Advanced > Feed After Error		一個錯誤恢復時，切換到online模式下后是否走紙
Printing > Advanced > Feed At Power On		打印機開機時，自動走紙
Printing > Advanced > Max Feed		實際的介質輸出量等于offset+Max Feed；203 dpi: 0 to 2040 dots；305 dpi: 0 to 3060 dots；609 dpi: 0 to 6120 dots
Printing > Advanced > Paper End		設置紙張結束傳感器的感應類型
Printing > Advanced > Head Base Position		設置打印基準點的位置，Standard：標準基準參考點；Left-justify：標準基準參考點向左移動2mm
Printing > Advanced > Priority Setting		打印機配置由誰來決定；Enabled：通過打印機設置，Disabled：通過命令設置
